LDL-XWQ高效纤维球过滤器

产品简述： LDL-XWQ型纤维球过滤器系列产品为钢制圆形罐体，采用压力式过滤，以纤维球为滤料。本产品具有过滤速度高、处理量大、处理效果好、占地面积少等优点。适用于各种行业

在线咨询全国热线
010-57028739

产品详情

产品简述：LDL-XWQ型纤维球过滤器系列产品为钢制圆形罐体，采用压力式过滤，以纤维球为滤料。本产品具有过滤速度高、处理量大、处理效果好、占地面积少等优点。适用于各种行业废水生物处理后的直接过滤、废水回用、深度处理预处理、工业给水及游泳池循环水处理。在进水SS不大于80 mg/L时可保证出水SS小于5mg/L。

LDL-XWQ高效纤维球过滤器

LDL-XWQ型纤维球过滤器系列产品为钢制圆形罐体，采用压力式过滤，以纤维球为滤料。本产品具有过滤速度高、处理量大、处理效果好、占地面积少等优点。适用于各种行业废水生物处理后的直接过滤、废水回用、深度处理预处理、工业给水及游泳池循环水处理。在进水SS不大于80 mg/L时可保证出水SS小于5mg/L。

型号	LDL-XWQ800	LDL-XWQ1000	LDL-XWQ1200	LDL-XWQ1400	LDL-XWQ1600	LDL-XWQ2000	LDL-XWQ2400	LDL-XWQ2600
规格Φ×H(m)	0.8×2.86	1.0×2.92	1.2×3.02	1.4×3.02	1.6×3.05	2.0×3.25	2.4×3.30	2.6×3.35
过滤面积S（m2）	0.50	0.79	1.13	1.54	2.01	3.14	4.52	5.31
产水能力（m3/h）	12～25	20～40	28～56	38～77	50～100	78～157	113～226	133～265

LDL-XWQ高效纤维球过滤器技术参数

性能项目	具体指标	性能项目	具体指标
单台处理能力	15-210m3/h	悬浮物去除率	85-96%
过滤速度	30m/h	反洗强度	0.5m3/min.m2
设计压力	0.6MPa	反洗历时	20-30min
阻力系数	串联≤0.3MPa	周期反洗水量比	1-3%
阻力系数	并联≤0.15MPa	周期反洗水量比	1-3%
工作周期	8-48h	截泥污量	6-20kg/m2
粗滤(单台并联)	进水SS≤100mg/l，出水SS≤10mg/l，10微米粒径去除率≥95%
精滤(单台并联)	进水SS≤20mg/l，出水SS≤2mg/l，5微米粒径去除率≥96%
二级串联	进水SS≤100mg/l，出水SS≤2mg/l，5微米粒径去除率≥96%

【LDL-XWQ高效纤维球过滤器单台过滤器技术参数】

型　号	处理量 m3/h	功率 KW	a过滤进水反洗出水	b过滤进水反洗出水	c排气	d溢流	地基载荷 t/m2
LDL-XWQ－800	15	4	DN50	DN50	DN32	20	3.2
LDL-XWQ－1000	20	4	DN65	DN65	DN32	20	3.0
LDL-XWQ－1200	30	4	DN80	DN80	DN32	20	3.2
LDL-XWQ－1600	60	7.5	DN100	DN100	DN32	20	3.8
LDL-XWQ－2000	90	11	DN125	DN125	DN32	20	4.2
LDL-XWQ－2400	130	18.5	DN150	DN150	DN40	20	4.4
LDL-XWQ－2600	160	18.5	DN150	DN150	DN40	20	4.5
LDL-XWQ－2800	180	18.5	DN200	DN200	DN40	20	4.7
LDL-XWQ－3000	210	18.5	DN200	DN200	DN40	20	4.9

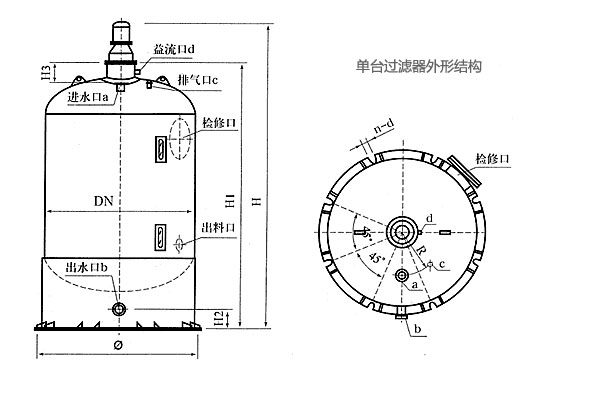

【LDL-XWQ高效纤维球过滤器单台过滤器外形尺寸】

型号	DN	H	H1	H2	H3	Φ	R	n-d
LDL-XWQ－800	800	3597	2866	250	420	1000	300	4-18
LDL-XWQ－1000	1000	3764	3000	220	450	1240	300	4-18
LDL-XWQ－1200	1200	4098	3280	220	480	1432	300	4-22
LDL-XWQ－1600	1600	4364	3480	200	480	1850	450	4-22
LDL-XWQ－2000	2000	4629	3645	210	450	2100	500	8-30
LDL-XWQ－2400	2400	5137	3970	210	500	2500	500	8-30
LDL-XWQ－2600	2600	5282	4070	200	520	2700	500	8-36
LDL-XWQ－2800	2800	5407	4170	200	530	2900	500	8-36
LDL-XWQ－3000	3000	5507	4270	200	550	3100	600	8-36

【串联、并联自动(手动)LDL-XWQ型纤维球过滤系统外形结构】

【串联自动(手动)LDL-XWQ型纤维球过滤系统外形尺寸】

DN	L	L1	L2	L3	L4	L5	H	H1	H2	H3	自重 W
800	3100	1360	780	1200	700	533	3848	420	720	780	3280
1000	3390	1420	840	1320	750	603	3826	420	720	780	3420
1200	3800	1700	950	1500	800	711	4043	540	800	940	3890
1600	4600	2146	1190	1900	800	686	4294	505	1000	1005	4788
2000	5550	2525	1390	2300	950	782	4454	564	820	974	6075
2400	6400	2990	1650	2700	1000	852	4454	389	1100	939	6918
2600	6800	3230	1800	2900	1000	1088	4562	414	1000	914	7286
2800	7260	3540	2000	3100	1060	1098	4810	404	1200	1004	8018
3000	7660	3695	2050	3300	1060	1098	4830	403	1200	1003	8894

【并联自动(手动)LDL-XWQ型纤维球过滤系统外形尺寸】

DN	L	L1	L2	L3	L4	L5	H	H1	H2	H3	自重 W
800	3100	1360	780	1200	700	533	3848	420	720	780	3280
1000	3390	1420	840	1320	750	603	3826	420	720	780	3420
1200	3800	1700	950	1500	800	663	4043	540	800	940	3890
1600	4600	2146	1190	1900	800	759	4294	505	1000	1005	4788
2000	5550	2525	1390	2300	950	782	4454	564	820	974	6075
2400	6400	2990	1650	2700	1000	788	4454	389	1100	939	6918
2600	6800	3230	1800	2900	1000	1088	4562	414	1000	914	7286
2800	7260	3540	2000	3100	1060	1098	4810	404	1200	1004	8018
3000	7660	3695	2050	3300	1060	1098	4830	403	1200	1003	8894

【串、并联自动(手动)LDL-XWQ型纤维球过滤基础尺寸】

DN	A		B	C	D	E
DN	串联	并联	B	C	D	E
800	1230	1230	1200	600	1300	520
1000	1380	1380	1320	660	1360	520
1200	1420	1420	1500	900	1545	603
1600	1730	1730	1900	1300	1994	804
2000	2080	1900	2300	1700	2455	1065
2400	2350	2375	2700	1900	2910	1260
2600	2420	2460	2900	2300	3170	1370
2800	2580	2610	3100	2510	3460	1460
3000	2710	2750	3300	2700	3605	1555
